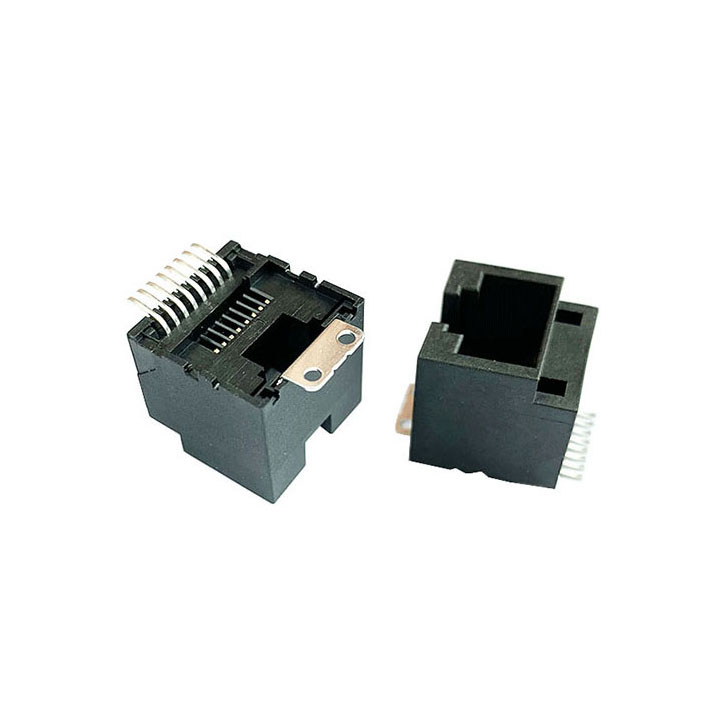

RJ45是布線系統中信息插座(即通信引出端)連接器的一種,連接器由插頭(接頭、水晶頭)和插座(模塊)組成,插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫,意思是“注冊的插座”。在FCC(美國聯邦通信委員會標準和規章)中RJ是描述公用電信網絡的接口,計算機網絡的RJ45是標準8位模塊化接口的俗稱。
線序連接:
信息模塊或RJ45連插頭與雙絞線端接有T568A或T568B兩種結構。在T568A中,與之相連的8根線分別定義為:白綠、綠;白橙、藍;白藍、橙;白棕、棕。在T568B中,與之相連的8根線分別定義為:白橙、橙;白綠、藍;白藍、綠;白棕、棕。其中定義的差分傳輸線分別是白橙色和橙色線纜、白綠色和綠色線纜、白藍色和藍色線纜、白棕色和棕色線纜。
為達到最佳兼容性,制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察:將RJ45插頭正面(有銅針的一面)朝自己,有銅針一頭朝上方,連接線纜的一頭朝下方,從左至右將8個銅針依次編號為1~8。
從引針1至引針8對應線序為:
T568A:① 白-綠、② 綠、③ 白-橙、④ 藍、⑤ 白-藍、⑥ 橙、⑦ 白-棕、⑧ 棕
口訣1:綠藍橙棕,淺色在前,三五互換
口訣2:白綠綠,白橙藍,白藍橙,白棕棕
T568B:① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕
口訣1:橙藍綠棕,淺色在前,三五互換
口訣2:白橙橙,白綠藍,白藍綠,白棕棕
兩種國際標準并沒有本質的區別,只是顏色上的區別,需要注意的是在連接兩個RJ45水晶頭時必須保證:
1、2腳對是一個繞對,3、6腳對是一個繞對,4、5腳對是一個繞對,7、8腳對是一個繞對。在同一個綜合布線系統工程中,只能采用一種連接標準。制作連接線、插座、配線架等一般較多地使用TIA/EIA-568-B標準,否則,應標注清楚。
電纜需與同類的連接器件端接。比如,5e類和6類的連接器,在外觀上很相似,但在物理機構上是有差別的。如果把一條5e類電纜與一個3類標準連接器或配線盤端接,就會把電纜信道的性能降低為3類。所以為了保證電纜的性能指標,模塊連接器也必須達到相應的標準 。
網絡傳輸線分為直通線、交叉線和全反線。直通線用于異種網絡設備之間的互連,例如,計算機與交換機。交叉線用于同種網絡設備之間的互連,例如,計算機與計算機。全反線用于超級終端與網絡設備的控制物理接口之間的連接
